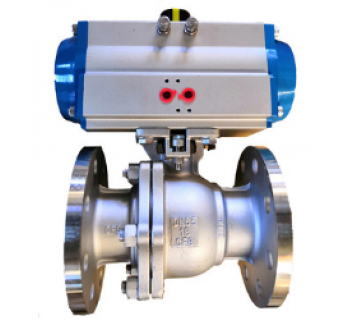

WHY-Q系列气动控制阀

  WHY-Q系列气动控制阀泛应用于石油化工、煤化工、钢铁冶金
、矿业、水泥建材
、给水排水、水处理、污水处理站(环保污水控制

、化工污水、电镀污水)、造纸(纸浆)

、泥浆、医药


、食品等的生产企业工艺过程调节和控制
。气动控制阀就是用气动执行装置控制阀体
，从而实现阀门的开/关控制及调节控制
。气动控制阀主要分为气动执行装置部分连杆以及阀体
。

主要技术参数：

口径范围

：

球阀DN6～DN350mm

蝶阀DN40～DN1200mm

闸阀DN50～DN600mm

烟道/风阀

：DN600～1600mm（阀体类型不限于此，口径都可以按照客户需求协定）

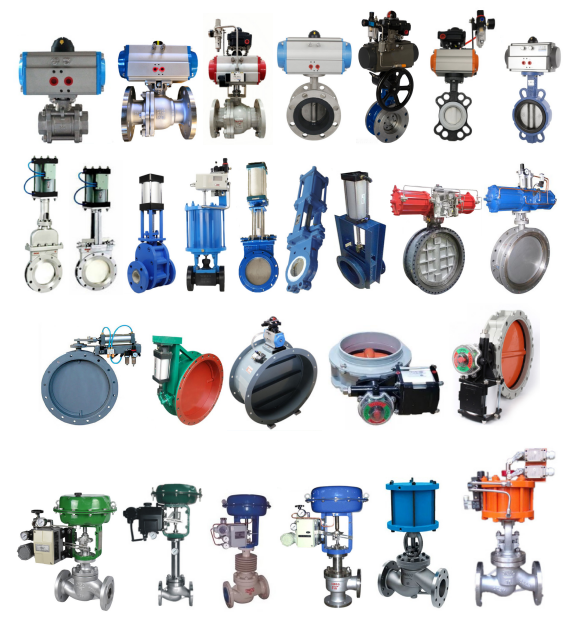

阀体类型
：球阀
、蝶阀、闸阀、截止阀、三通阀

、套筒阀
、盲板阀、单座阀
、双座阀、隔膜阀......

执行装置
：手动型
、活塞型
、薄膜型、调节型/开关型、单作用型/双作用型
、气开型/气关型、角行程型/直行程型、智能型

气源压力：140KPa

、250KPa、400KPa


、500KPa
、700KPa

输出行程：直行程10mm～100mm  角行程90℃转角

压力范围

：PN0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa（高压协定）

安装方式：法兰、对夹
、螺纹、焊接

阀体材质：铸铁、铸钢、碳钢、304/316/316L不锈钢、合金钢、铬镍钼钛钢、铜、UPVC......

接液材质：聚四氟乙烯
、耐磨橡胶
、陶瓷

温度范围


：-40～450℃（高温协定）

防爆等级：无
、防爆型  防护等级：IP65
、IP66、IP67
、IP68

供电方式：DC24V、AC220V、DC220V、AC380V

控制信号：4～20mA
、0～10mA、0～5V、1～5V、全关/全开到位
、RS485、MODBUS协议、HART协议
